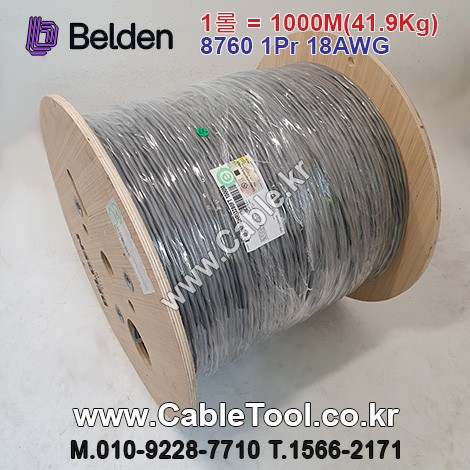

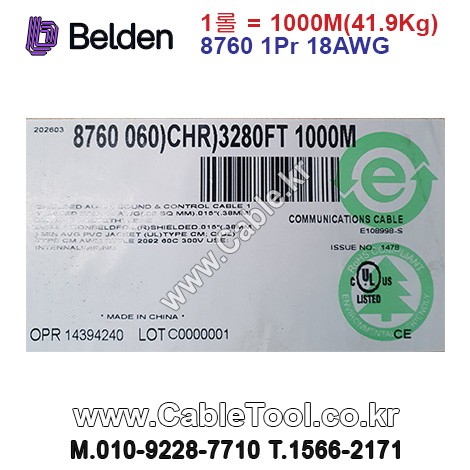

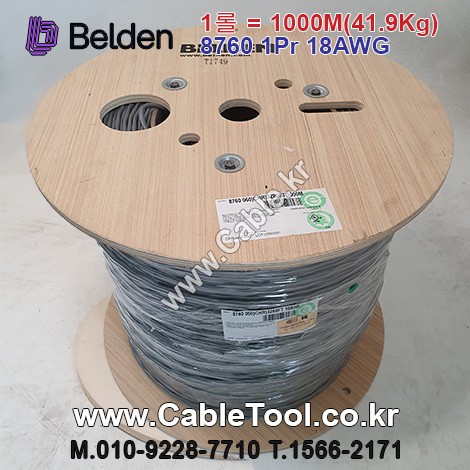

BELDEN 8760 (300V 18AWG 1Pair Beldfoil® 전면차폐 계측·제어·오디오 케이블)
전 세계 산업 플랜트 계측, 공장 자동화(FA) 센서 신호 및 방송·음향 설비에서 사실상 표준(De facto standard)으로 인정받는 Belden의 베스트셀러 케이블입니다.
18 AWG 주석도금 구리 도체와 유전율이 뛰어난 PE 절연체, 그리고 100% 차폐율의 Beldfoil® 알루미늄 호일 차폐 구조를 결합하여 미세 아날로그 신호(4-20mA, 0-10V) 및 라인 레벨 오디오 신호를 노이즈 없이 원음 그대로 전송합니다.
핵심 특장점 (Key Features)
-

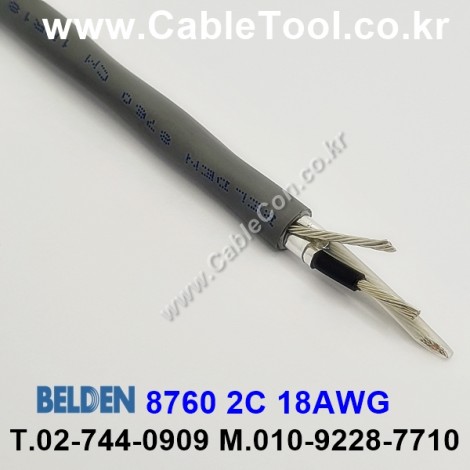

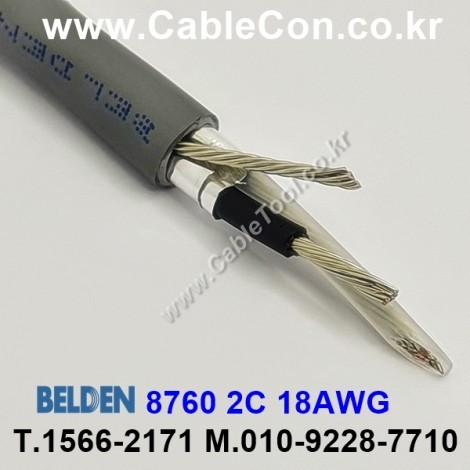

100% 전면 Beldfoil® 알루미늄 호일 차폐:
특허받은 쇼팅 폴드(Shorting Fold) 기술이 적용된 알루미늄/폴리에스터 호일 차폐막과 20 AWG 전용 접지선(Drain Wire)을 채택하여 고주파 전자기 노이즈(EMI/RFI)를 완벽하게 차단·배출합니다.
-
18 AWG ($16 \times 30$) 주석도금 구리 연선 (TC):
산화 부식에 강한 주석도금 구리 도체를 사용하여 장기 접속 신뢰성이 우수하며, 일반 20~22 AWG 대비 도체 단면적이 넓어 장거리 신호 전송 시 전압 강하를 최소화합니다.
-
고품질 폴리에틸렌 (PE) 절연체 채택:
일반 PVC 절연체 대비 유전율이 낮아 상간 정전용량(27.2 pF/ft)을 낮추었으며, 신호 왜곡과 전송 지연을 대폭 억제합니다.
-
UL Type CM & AWM Style 2092 공인 인증:
산업용 제어반, 통신 랙 및 건축물 실내 트레이 배선 규격(NEC Article 800)을 만족하여 국내외 감리 통과에 유리합니다.
용도 및 적용 분야 (Applications)
- 산업용 정밀 계측 및 아날로그 센서 루프: PLC/DCS 아날로그 입출력 카드, 압력·온도·유량 트랜스미터의 4-20mA 및 0-10V 신호 전송
- 프로 오디오 및 방송 음향 배선: 상업용 음향 설비, PA 시스템, 스튜디오 믹싱 콘솔과 앰프 간의 밸런스드(Balanced) 라인 레벨 오디오 링크
- 빌딩 자동제어(BAS) 및 보안 제어반: 공조 제어(HVAC), 밸브 포지셔너, 출입 통제 리더기 및 인터폰 라인 배선
- 전기 판넬 내부 점퍼 및 인터페이스 링크: 제어반 내부 단자대와 외부 기기 간의 차폐 배선 공사
상세 기술 사양 (Technical Specifications)
1. 물리적 및 구조 사양
| 제조사 / 모델명 | BELDEN / 8760 |
|---|
| 선수 구성 | 1 Pair (2코어 트위스트 페어) |
|---|
| 도체 규격 및 재질 | 18 AWG ($16 \times 30$) / 주석도금 구리 연선 (Tinned Copper, TC) |
|---|
| 절연체 재질 / 두께 | High-Density PE (폴리에틸렌) / 0.018 in (0.46 mm) |
|---|
| 심선 식별 색상 | Black (검정), Clear (투명) |
|---|
| 차폐 구조 (Shielding) | Overall Beldfoil® (알루미늄/폴리에스터 테이프 100% 전면 차폐) |
|---|
| 드레인 와이어 (접지선) | 20 AWG ($7 \times 28$), 주석도금 구리 연선 (TC) |
|---|
| 외피 재질 / 색상 | Industrial PVC / Chrome (크롬/밝은 회색) |
|---|

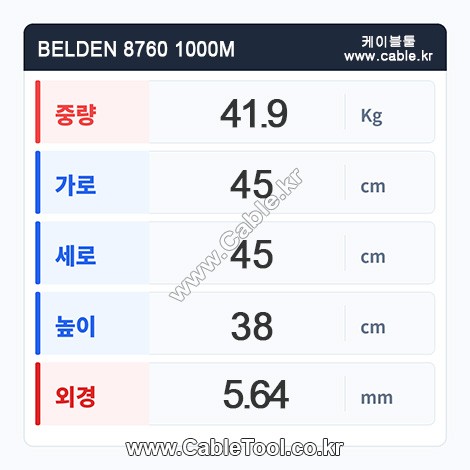

| 케이블 외경 (Nominal OD) | 0.222 in (5.64 mm) |
|---|
2. 전기적 및 전송 특성 사양
| 정격 전압 (Voltage) | 300 V RMS (UL AWM 2092 / UL CM) |
|---|
| 특성 임피던스 (Impedance) | 57 Ω Nominal |
|---|
| 상간 정전용량 (심선-심선) | 27.2 pF/ft (89.2 pF/m) @ 1 kHz |
|---|
| 차폐간 정전용량 (심선-차폐) | 44.0 pF/ft (144.4 pF/m) @ 1 kHz |
|---|
| 도체 직류 저항 (DCR) | 6.5 Ω / 1,000ft (21.3 Ω/km) @ 20°C |
|---|
| 차폐 DCR (접지선 포함) | 7.2 Ω / 1,000ft @ 20°C |
|---|
| 최소 곡률 반경 (Bend Radius) | 2.25 in (57.15 mm) |
|---|
| 사용 운용 온도 범위 | -20°C To +60°C |
|---|
3. 규격 및 안전 인증 (Compliances)
| NEC / UL 규격 인증 | NEC Article 800, Type CM / CEC C(UL) Type CM |
|---|
| UL 스타일 승인 (AWM) | UL AWM Style 2092 (300V, 60°C) |
|---|
| 화재 시험 표준 (Flammability) | UL1685 UL Loading / IEC 60332-1-2 / CPR Euroclass Eca |
|---|
| 환경 규제 만족 가이드 | EU RoHS II (2011/65/EU), REACH 준수, CE Mark, UKCA |
|---|
자주 묻는 질문 (Q&A)
Q1. 일반 음향용 마이크 케이블이나 스피커 케이블로도 사용할 수 있나요?
A. 네, 방송국 및 상업용 오디오 설비의 랙 내부 라인 레벨 및 밸런스드 오디오 고정 배선에 전 세계적으로 가장 많이 쓰입니다.
BELDEN 8760은 PE 절연체로 상간 정전용량이 낮아 고음역 손실이 적고, 100% Beldfoil® 차폐가 외부 전원선 유도 노이즈를 완벽 차단합니다. 단, 고정 설치용(Fixed Installation)으로 설계된 케이블이므로 잦은 움직임이 있는 무대용 핸드 마이크 라인보다는 방송 랙, 패치베이, 건축 음향 고정 배선에 최적입니다.
Q2. 플레넘(Plenum / 공조 덕트) 배선용 버전이나 내열 특화 버전도 있나요?
A. 건물 천장 공조 덕트(Plenum) 가설에는 테플론(FEP) 피복 버전인 'Belden 88760'을 선택하셔야 합니다.
기본 모델인 **8760**은 실내 일반 PVC 외피(60°C) 모델이며, 천장 내부 공조 덕트 포설 및 고온 환경(-70°C ~ +200°C) 대응이 필요한 현장에는 플레넘 CMP 등급의 **BELDEN 88760**을 사용하셔야 소방법 및 건축 방재 규격을 충족할 수 있습니다.
