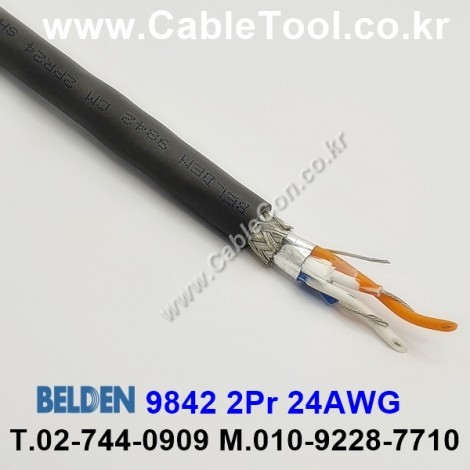

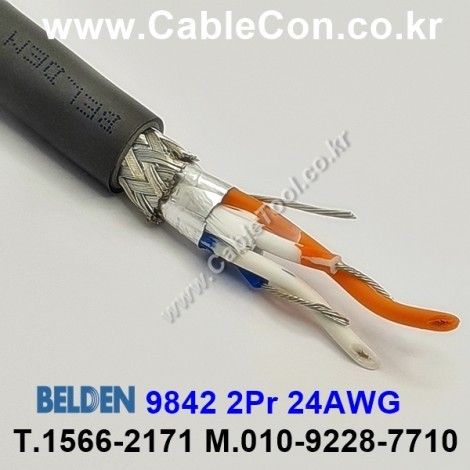

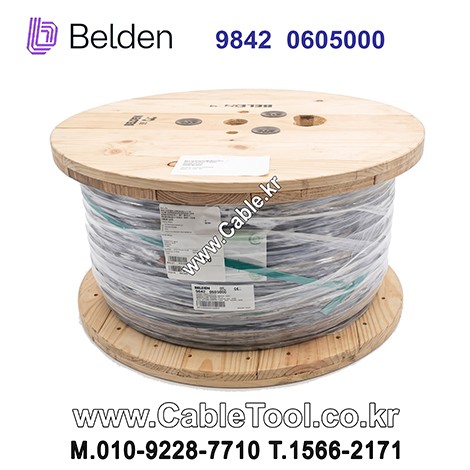

1500m(롤) 벨덴9842 벨덴케이블 9842 BELDEN 9842 2Pr 24AWG RS-485 회색 > 벨덴케이블 RS485
산업용 자동화 라인, 빌딩 제어 시스템(BMS), 대규모 다중 지점(Multi-drop) RS-485 통신망의 글로벌 표준 선재입니다.
2 Pair(4코어) 구조로 설계되어 하나의 케이블로 양방향 전송(Full-Duplex) 또는 데이터선과 제어/전원선을 동시에 구축해야 하는 노이즈가 심한 가혹한 공장 환경에 최적화되어 있습니다.
1. 물리적 및 구조 사양
| 제조사 / 모델명 | BELDEN / 9842 |
|---|---|
| 선수 구성 | 2 Pair (4코어, 트위스트 페어 구조) |
| 도체 규격 및 재질 | 24 AWG ($7 \times 32$) / 주석도금 구리 연선 (Tinned Copper) |
| 절연체 재질 | PE (Polyethylene, 폴리에틸렌) |
| 심선 색상 코드 | Pair 1: White/Blue & Blue/White Pair 2: White/Orange & Orange/White |
| 1차 차폐 (Tape) | Beldfoil® (알루미늄-폴리에스터 테이프, 100% 차폐율) |
| 2차 차폐 (Braid) | 주석도금 구리 편조 차폐 (TC Braid, 90% 차폐율) |
| 드레인 와이어 (접지선) | 24 AWG ($7 \times 32$), 주석도금 구리 (TC) |
| 외피 재질 / 색상 | PVC (Sunlight Resistant) / Chrome (그레이 계열) |
| 케이블 외경 (Nominal OD) | 0.340 in (8.64 mm) |
2. 전기적 특성 사양
| 특성 임피던스 | 120 Ω |
|---|---|
| 상간 정전용량 (심선-심선) | 12.8 pF/ft (42 pF/m) |
| 차폐간 정전용량 (심선-차폐) | 23.0 pF/ft (75.5 pF/m) |
| 도체 직류 저항 (DCR) | 24 Ω / 1,000ft (@ 20°C) |
| 차폐 외피 직류 저항 | 2.2 Ω / 1,000ft |
| 정격 전압 (Voltage) | 300 V RMS (UL CM), 30 V RMS (UL AWM 2919) |
| 운영 온도 범위 | -30°C To +80°C |
3. 규격 및 규제 인증 (Compliances)
| NEC / UL 규격 인증 | Article 800, Type CM 만족 |
|---|---|
| UL AWM 스타일 | UL Style 2919 (80°C, 30V) |
| 난연성 규격 등급 | UL1685 (UL Loading Vertical Tray), IEC 60332-1-2 |
| 환경 규제 표준 만족 | RoHS II, REACH 준수, CE Mark 준용 |
| 품명 | 상품페이지 참고 |
|---|---|
| 모델명 | 상품페이지 참고 |
| 법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 | BELDEN 벨덴 한국총판 케이블툴(주) AlphaWire 알파와이어 한국총판 케이블 맵㈜ |
| 제조국 또는 원산지 | BELDEN Global |
| 제조자 | 벨덴케이블 BELDEN Cable 한국총판 케이블툴㈜ www.CableTool.co.kr |
| A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 | BELDEN 벨덴케이블 한국총판 케이블콘(주) T.1566-2171 www.CableCon.co.kr |
